Lugar de origem:
China
Marca:
ANGES
Número do modelo:
100HP
Vídeo
Shenzhen Anges Machinery Co., Ltd.

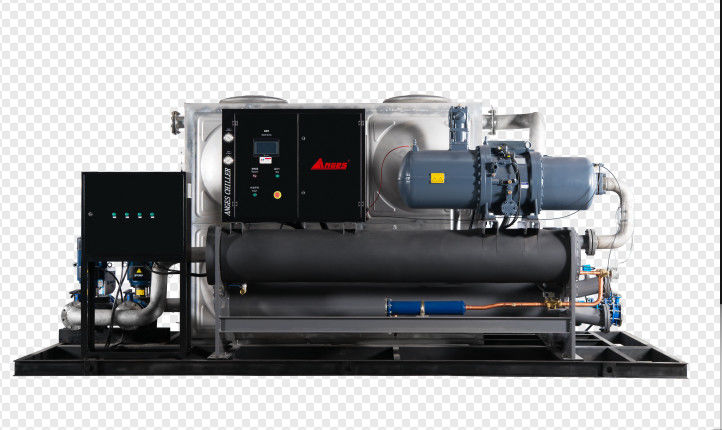

Parâmetro técnico de um refrigerador integrado de tipo parafuso refrigerado a água
|
Modelo Ponto |
AGS-120WSHI | |
| Capacidade nominal de arrefecimento | kcal/h | 376594 |
| kW | 437.9 | |
| potência de entrada | kW | 114 |
| corrente de funcionamento máxima | A | 160.5 |
| fonte de alimentação | 3PH-380V-50HZ | |
| refrigerante | Tipo | R22 |
| Tipo de controlo | válvula de expansão | |
| compressor | Tipo | parafusos semi-herméticos |
| Potência ((kw) | 88.3 | |
| Modo de arranque | Y-△ | |
| controlo da capacidade | 0-25-50-75-100 | |
| Evaporador | Tipo | Concha e tubo |
| Fluxo de fluido refrigerado (m)3/h) | 75.3 | |
| Diâmetro do tubo ( polegadas) | 5 | |
| condensador | Tipo | Concha e tubo |
| Fluxo de água de arrefecimento (m)3/h) | 94.1 | |
| Diâmetro do tubo ( polegadas) | 5 | |
| protecção da segurança | Compressor de protecção contra sobre-temperatura, protecção contra sobrecarga, protecção contra alta e baixa pressão, protecção contra interruptor de vazão, protecção contra fase inversa e sem fase, protecção anti-congelamento,Proteção por fusível. | |
| Tanque | L | 4000 |

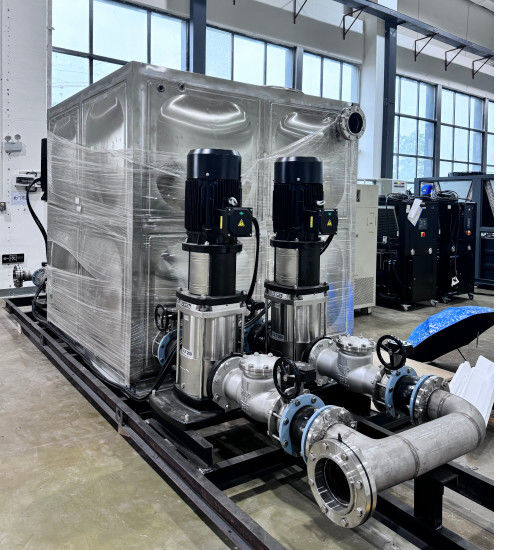

| Bomba de circulação externa | Potência ((kw) | 15 |
| Elevador (m) | 26.2 | |
| Bomba de circulação interna | Potência ((kw) | 11 |
| Elevador (m) | 20 | |
| dimensão | mm | 3900*2250*2400 |
| Peso líquido | Quilos | 2630 |
| Peso de circulação | Quilos | 6690 |
Nota: 1.A capacidade nominal de arrefecimento é de acordo com:
Temperatura do fluido refrigerado de entrada: 17°C; temperatura do fluido refrigerado de saída: 12°C
Temperatura da água de arrefecimento da entrada: 30°C; temperatura da água de arrefecimento da saída: 35°C
2. Distância de trabalho:
O intervalo de temperatura do líquido refrigerado é de 5°C a 35°C;
A diferença de temperatura entre o fluido refrigerado de entrada e de saída é de 3°C a 8°C.
A gama de temperaturas da água de arrefecimento é de 18°C a 37°C;
A diferença de temperatura entre a água de arrefecimento da entrada e da saída é de 3,5°C a 10°C.
Reservamo-nos o direito de modificar as dimensões ou parâmetros acima sem aviso prévio.
Shenzhen Anges Machinery Co., Ltd.
Tabela de configuração do frigorífico de tipo parafuso a água
| Ponto | Principais partes | Marca | Observação |
| 1 | Compressor semi-hermético | Hanbell. | China |
| 2 | Válvula de expansão | Emerson. | Estados Unidos |
| 3 | Condensador | Anjos | China |
| 4 | Evaporador | Anjos | China |
| 6 | Válvula solenoide | Emerson. | Estados Unidos |
| 7 | Filtro de secagem | Emerson. | Estados Unidos |
| 8 | Medidor de pressão do óleo (alto e baixo) | Referências | Suíça |
| 9 | Ecrã de Toque | Vinícola | China |
| 10 | Controlador PLC | Siemens | Alemanha |
| 11 | Componentes elétricos | Schneider | França |
